Chicago Metallic T35 Hook 650

Demontierbare, besonders stabile und tragfähige Hak-Unterkonstruktion mit 35 mm breiten T-Schienenen, besonders geeignet für den industriellen Einsatz und für große und schwere Deckenplatten.
Datenblatt herunterladen
Datenblatt herunterladen
Zurück
Besonders stabile und tragfähige Hak-Unterkonstruktion mit 35 mm breiten T-SchienenHaupt- und Querschienen mit einer Höhe von 38 mm für bestmögliche Kompatibilität
Werkzeuglos demontierbar und wiederverwendbar
Durch eine sehr hohe Tragfähigkeit besonders für den industriellen Einsatz und für große und schwere Deckenplatten geeignet
CMC_650-DE

Verbindung

Zurück

Leistung

Tragfähigkeit Tragfähigkeit

Chicago Metallic™ T35 Hook 650 deflection

 Kg/m²
Abhängeabstand (mm) Modulgröße (mm) Bei einer Gesamtdurchbiegung von...
2.5 mm 4.0 mm
1250 625 x 625 9.5 16.0
1250 1250 x 625 10.4 17.3
Korrosionsbeständigkeit Korrosionsbeständigkeit B
Brandverhalten Brandverhalten A1
Umwelt Umwelt Vollständig recycelbar
Back

Chicago Metallic™ T35 Hook 650 deflection

 Kg/m²
Abhängeabstand (mm) Modulgröße (mm) Bei einer Gesamtdurchbiegung von...
2.5 mm 4.0 mm
1250 625 x 625 9.5 16.0
1250 1250 x 625 10.4 17.3
Back
Back
Back
Zurück

Winkel und Zubehör

Tragschiene

Komponente Länge Höhe Breite Produktnummer Farben Verpackung
Tragschiene
650.tif Tragschiene T35 Hak 3750 38 35 T35 MR HOOK Weiß 001 Siehe Verpackungsmaße

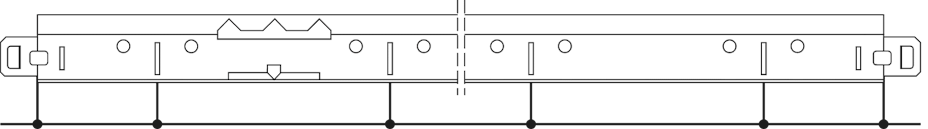

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 12 Distance between slots: 156,25 / 312,5 / 10 x 312,5 / 156,25

Querschiene

Komponente Länge Höhe Breite Produktnummer Farben Verpackung
Querschiene
652.tif Querschiene T35 Hak 625 38 35 T35 CT HOOK Weiß 001 Siehe Verpackungsmaße

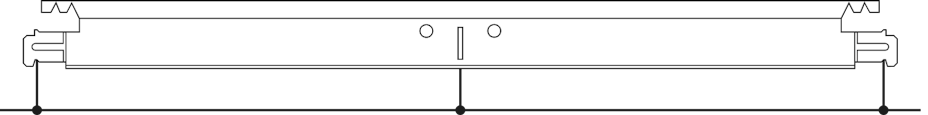

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 1 Distance between slots: 312,5 / / / 312,5
654.tif Querschiene T35 Hak 1250 38 35 T35 CT HOOK Weiß 001 Siehe Verpackungsmaße

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 1 Distance between slots: 625 / / / 625

Wandwinkel

Komponente Länge Höhe Breite Produktnummer Farben Verpackung
C-Winkel
1449.tif C-Wandwinkel 20x40x20 mm 3050 40 20 C37 Verfügbare Farben Siehe Verpackungsmaße
L-Winkel
1470.tif L-Wandwinkel 30x30 mm 3050 30 30 L30x30 Weiß 001 Siehe Verpackungsmaße

Zubehör

Komponente Produktnummer Verpackung
Druckfeder
423.tif Universelle Druckfeder, kombinierbar mit HDC 6 P1 HDC 6 P2 Siehe Verpackungsmaße
HDC6 P1 new.tif Stahl-Druckfeder für Platten inkl. Dämmauflage mit einer Gesamtdicke von 45 mm bis 110 mm, kombinierbar mit HDC 6 P2 HDC 6 P1 Siehe Verpackungsmaße
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 12 Distance between slots: 156,25 / 312,5 / 10 x 312,5 / 156,25
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 1 Distance between slots: 312,5 / / / 312,5
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 1 Distance between slots: 625 / / / 625
