Chicago Metallic™ Monolithic

Omegaförmiges T-Profil für die Montage von Rockfon® Mono Acoustic und einer Vielzahl weiterer Deckenplatten
Zurück
Omega_profile_Coupling_bis

Verbindung

Zurück

Leistung

Tragfähigkeit Tragfähigkeit

Chicago Metallic™ Monolithic deflection

 Kg/m²
Abhängeabstand (mm) Modulgröße (mm) Bei einer Gesamtdurchbiegung von...
3.3 mm
1200 1200 x 600 12
1200 1200 x 400 13.9
Korrosionsbeständigkeit Korrosionsbeständigkeit B
Brandverhalten Brandverhalten A1 + A2-s1,d0
Umwelt Umwelt Vollständig recycelbar
Back

Chicago Metallic™ Monolithic deflection

 Kg/m²
Abhängeabstand (mm) Modulgröße (mm) Bei einer Gesamtdurchbiegung von...
3.3 mm
1200 1200 x 600 12
1200 1200 x 400 13.9
Back
Back
Back
Zurück

Winkel und Zubehör

Tragschiene

Component Länge Height Width Product number Verpackung
Tragschiene
Monolithic main runner.tif Monolithic Tragschiene 3600 38 35 MONO T35 MR See Packaging Dimensions

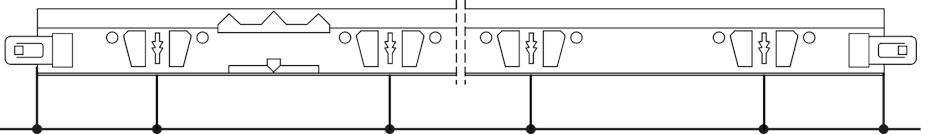

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 18 Distance between slots: 100 / 200 / 16 x 200 / 100

Querschiene

Component Länge Height Width Product number Verpackung
GK-Deckenschiene
Monolithic furring channel.tif Monolithic GK-Deckenschiene 1200 22,23 66,68 MONO HAT35 CT See Packaging Dimensions

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 1200 / /

Wandwinkel

Component Länge Height Width Product number Farben Verpackung
C-Winkel
5110.tif Galvanisierter C-Winkel 30x40,5x30 mm 3050 40,5 30 MONO C40 See Packaging Dimensions
Übergangsprofile
-5129.tif Abdeckschiene 25 mm für Gipskartonplatten 3000 TP ALU E25 Weiss 901 See Packaging Dimensions
-5128.tif Übergansprofil von Gipsdecke zu Gipsdecke / mit 12,5 mm Fuge 3000 TP ALU RW12,5 Weiss 901 See Packaging Dimensions
-5127.tif Schattenfügen 25 mm für Gipskartonplatten 3000 TP ALU R25 Weiss 901 See Packaging Dimensions
-5126.tif Schattenfügen 6 mm für Gipskartonplatten 3000 TP ALU R6 Weiss 901 See Packaging Dimensions
-5125.tif Abdeckschiene 12,5 mm für Gipskartonplatten 3000 TP ALU E12,5 Weiss 901 See Packaging Dimensions
5124.tif Schattenfügen 12,5 mm für Gipskartonplatten 3000 TP ALU R12,5 Weiss 901 See Packaging Dimensions
5120.tif C-Übergangsprofil für Metalldecken / Fuge von 15 mm 3000 TP ALU 15C Weiss 001 See Packaging Dimensions
5121.tif L-Übergangsprofil für Einlegeplatten / ohne Fuge 3000 TP ALU L0 Weiss 001 See Packaging Dimensions
5122.tif L-Übergangsprofil für Einlegeplatten / Fuge von 15 mm 3000 TP ALU 15L Weiss 001 See Packaging Dimensions
5123.tif L-Übergangsprofil für vertiefte Einlegeplatten / ohne Fuge 3000 TP ALU L8 Weiss 001 See Packaging Dimensions
5119.tif L-Übergangsprofil für eine Rockfon® Platte mit X oder M Kante / ohne Fuge 3000 53 36 TP ALU L15 See Packaging Dimensions

Zubehör

Component Länge Height Product number Verpackung
Nonius® Abhänger
10200.tif Noniusoberteil 85 NH 90 See Packaging Dimensions
10228.tif Sicherungsstift für Noniusabhänger NH CLIP See Packaging Dimensions
10229.tif Sicherungsstift für Nonius NH NAIL See Packaging Dimensions
ACC SUSP NH LP T24x38.tif Noniusunterteil für Chicago Metallic™ T-Schienen NH T See Packaging Dimensions
Gewindestab
10012.tif Gewindestab M6 / L=1000 mm 1000 TR M6 See Packaging Dimensions
10014.tif Mutter M6 NUT M6 See Packaging Dimensions
Abhängeklammer
10240.tif Nonius-Kurzabhänger (80-120 mm) für Chicago Metallic™ T-Schienen SH 40-80 See Packaging Dimensions
11.tif Gebogenes Abhängeschiebestück für Chicago Metallic™ T-Schienen 57,5 FH B See Packaging Dimensions
ACC SUSP FIX CLIP & NAIL H=50 MM 100C.tif Direktbefestigungsklammer für Chicago Metallic™ T-Schienen + Sicherungsstift 50 SH 50 See Packaging Dimensions
Druckfeder
AX087.tif Stahl-Druckfeder für Platten bis 40 mm, kombinierbar mit C37-Wandwinkel HDC W2 See Packaging Dimensions
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 18 Distance between slots: 100 / 200 / 16 x 200 / 100
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 1200 / /
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
