Chicago Metallic 50 mm Longspan 6000

Ein 50 mm breites, 100 mm hohes I-förmiges Raster für schwere Platten, große Spannweiten und sichtbare Anwendungen – kompatibel mit 38-mm- und 75-mm-T-Traversen.
Datenblatt herunterladen
Datenblatt herunterladen
Zurück
Sehr tragfähiges Weitspannträgersystem bestehend aus 50 mm breiten und 100 mm hohen I-Profilen für die sichtbare MontageBesonders für große Spannweiten und schwere Platten geeignet
Auch für das Erstellen begehbarer Deckenkonstruktionen geeignet
Auf Wunsch mit Stanzungen erhältlich für Kombination mit T-Querschienen
Umfangreiches Zubehörsortiment erlaubt eine Vielfalt an technischen Lösungen
6000 Coupling-DE

Verbindung

Zurück

Leistung

Tragfähigkeit Tragfähigkeit

Chicago Metallic™ 50 mm Longspan 6000 deflection

 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/300
Achsabstand I-Träger max. Abhängeabstand [mm]
Decken - kg/m²
5 6 7 8 9 10 12 14 16 20 30 40
600 6000 6000 6000 6000 6000 6000 6000 6000 6000 5850 5100 4600
700 6000 6000 6000 6000 6000 6000 6000 6000 5950 5550 4850 4400
800 6000 6000 6000 6000 6000 6000 6000 5950 5700 5300 4600 4200
900 6000 6000 6000 6000 6000 6000 6000 5750 5500 5100 4450 4050
1000 6000 6000 6000 6000 6000 6000 5850 5550 5300 4900 4300 3900
1100 6000 6000 6000 6000 6000 6000 5650 5350 5100 4750 4150 3750
1200 6000 6000 6000 6000 6000 5850 5500 5200 5000 4600 4050 3650
1300 6000 6000 6000 6000 5900 5650 5350 5050 4850 4500 3900 3550
1400 6000 6000 6000 5950 5750 5550 5200 4950 4750 4400 3850 3500
1500 6000 6000 6000 5850 5600 5400 5100 4850 4600 4300 3750 3400
2000 6000 5850 5550 5300 5100 4900 4600 4400 4200 3900 3400 3100

Chicago Metallic™ 50 mm Longspan 6000 deflection

 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/500
Achsabstand I-Träger max. Abhängeabstand [mm]
Decken - kg/m²
5 6 7 8 9 10 12 14 16 20 30 40
600 6000 6000 6000 6000 6000 6000 5850 5550 5300 4900 4300 3900
700 6000 6000 6000 6000 6000 5900 5550 5250 5000 4650 4050 3700
800 6000 6000 6000 6000 5850 5600 5300 5000 4800 4450 3900 3550
900 6000 6000 6000 5850 5600 5400 5100 4850 4600 4300 3750 3400
1000 6000 6000 5900 5600 5400 5200 4900 4650 4450 4150 3600 3300
1100 6000 6000 5700 5450 5250 5050 4750 4500 4300 4000 3500 3200
1200 6000 5850 5550 5300 5100 4900 4600 4400 4200 3900 3400 3100
1300 6000 5650 5400 5150 4950 4800 4500 4250 4100 3800 3300 3000
1400 5900 5550 5250 5000 4850 4650 4400 4150 4000 3700 3250 2950
1500 5750 5400 5150 4900 4700 4550 4300 4050 3900 3600 3150 2850
2000 5200 4900 4650 4450 4300 4150 3900 3700 3550 3300 2850 2600
Korrosionsbeständigkeit Korrosionsbeständigkeit B
Brandverhalten Brandverhalten A1
Umwelt Umwelt Vollständig recycelbar
Back

Chicago Metallic™ 50 mm Longspan 6000 deflection

 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/300
Achsabstand I-Träger max. Abhängeabstand [mm]
Decken - kg/m²
5 6 7 8 9 10 12 14 16 20 30 40
600 6000 6000 6000 6000 6000 6000 6000 6000 6000 5850 5100 4600
700 6000 6000 6000 6000 6000 6000 6000 6000 5950 5550 4850 4400
800 6000 6000 6000 6000 6000 6000 6000 5950 5700 5300 4600 4200
900 6000 6000 6000 6000 6000 6000 6000 5750 5500 5100 4450 4050
1000 6000 6000 6000 6000 6000 6000 5850 5550 5300 4900 4300 3900
1100 6000 6000 6000 6000 6000 6000 5650 5350 5100 4750 4150 3750
1200 6000 6000 6000 6000 6000 5850 5500 5200 5000 4600 4050 3650
1300 6000 6000 6000 6000 5900 5650 5350 5050 4850 4500 3900 3550
1400 6000 6000 6000 5950 5750 5550 5200 4950 4750 4400 3850 3500
1500 6000 6000 6000 5850 5600 5400 5100 4850 4600 4300 3750 3400
2000 6000 5850 5550 5300 5100 4900 4600 4400 4200 3900 3400 3100

Chicago Metallic™ 50 mm Longspan 6000 deflection

 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/500
Achsabstand I-Träger max. Abhängeabstand [mm]
Decken - kg/m²
5 6 7 8 9 10 12 14 16 20 30 40
600 6000 6000 6000 6000 6000 6000 5850 5550 5300 4900 4300 3900
700 6000 6000 6000 6000 6000 5900 5550 5250 5000 4650 4050 3700
800 6000 6000 6000 6000 5850 5600 5300 5000 4800 4450 3900 3550
900 6000 6000 6000 5850 5600 5400 5100 4850 4600 4300 3750 3400
1000 6000 6000 5900 5600 5400 5200 4900 4650 4450 4150 3600 3300
1100 6000 6000 5700 5450 5250 5050 4750 4500 4300 4000 3500 3200
1200 6000 5850 5550 5300 5100 4900 4600 4400 4200 3900 3400 3100
1300 6000 5650 5400 5150 4950 4800 4500 4250 4100 3800 3300 3000
1400 5900 5550 5250 5000 4850 4650 4400 4150 4000 3700 3250 2950
1500 5750 5400 5150 4900 4700 4550 4300 4050 3900 3600 3150 2850
2000 5200 4900 4650 4450 4300 4150 3900 3700 3550 3300 2850 2600
Back
Back
Back
Zurück

Winkel und Zubehör

Tragschiene

Komponente Länge Höhe Breite Produktnummer Farben Verpackung
Tragschiene
6104.tif I-Schiene 50 mm - ohne Stanzungen 4000 100 50 I50x100 Weiss 001 Siehe Verpackungsmaße

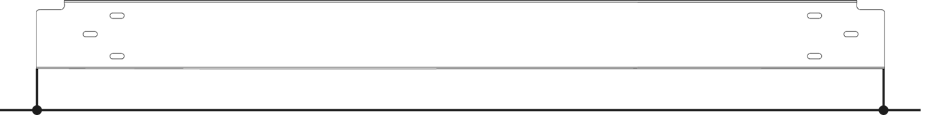

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 4000 / /
6105.tif I-Schiene 50 mm - ohne Stanzungen 5000 100 50 I50x100 Weiss 001 Siehe Verpackungsmaße

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 5000 / /
6106.tif I-Schiene 50 mm - ohne Stanzungen 6000 100 50 I50x100 Weiss 001 Siehe Verpackungsmaße

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 6000 / /
850.tif Tragschiene T24 Hak 3750 38 24 T24 MR HOOK Verfügbare Farben Siehe Verpackungsmaße

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 24 Distance between slots: 78,125 / 156,25 / 22 x 156,25 / 78,125
2800.tif Tragschiene T24 Klick / Hak 3750 38 24 T24 MR CL&HK Verfügbare Farben Siehe Verpackungsmaße

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 24 Distance between slots: 78,125 / 156,25 / 22 x 156,25 / 78,125

Querschiene

Komponente Länge Höhe Breite Produktnummer Farben Verpackung
Querschiene
8558.tif Querschiene T24 x 75 mm Hak 2500 75 24 T24x75 CT HOOK Verfügbare Farben Siehe Verpackungsmaße

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 3 Distance between slots: 625 / 625 / 625 / 625
8856.tif Querschiene T24 x 75 mm Hak 1875 75 24 T24x75 CT HOOK Verfügbare Farben Siehe Verpackungsmaße

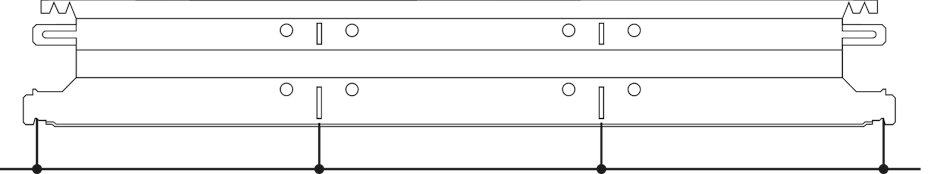

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 2 Distance between slots: 625 / 625 / / 625

Zubehör

Komponente Länge Höhe Breite Produktnummer Verpackung
Gewindestab
10042M8.tif Gewindestab M8 - rechts / L=1000 mm 1000 TR M8 R Siehe Verpackungsmaße
10043.tif Schraubenkupplungsmuffe M8x20 SS M8 Siehe Verpackungsmaße
10046.tif Spannschloss M8 TB M8 Siehe Verpackungsmaße
Abhängeklammer
5137.tif Klammer für I-Profil 55, 70, 85, 100 und 120 mm hoch mit Untertragschiene 45 mm FC I EYE Siehe Verpackungsmaße
90_version2.tif Halteklammer für I-Profil 55, 70, 85, 100 und 120 mm hoch und Chicago Metallic™ T-Schienen FC I T/EYE Siehe Verpackungsmaße
Zubehör für Weitspannsysteme
6011.tif Längskupplung für primäre I-Schiene 100 mm 300 I50x100 LC Siehe Verpackungsmaße
6013.tif Kreuzverbinder für primäre I-Schiene 100 mm 150 150 I50x100 CC Siehe Verpackungsmaße
6015.tif Abhängeklammer für primäre I-Schiene 100 mm mit 38 mm höhen T-Schienen 60 25 I50x100 FC T Siehe Verpackungsmaße
6018.tif Abhängeklammer für primäre I-Schiene 100 mm + Gewindestab M8 70,25 42 I50X100 HC M8 Siehe Verpackungsmaße
6020.tif Abhängeschiebestück für primäre I-Schiene 100 und 120 mm HC I M6 2 Siehe Verpackungsmaße
DLC Klammer
120.tif Halteklammer für Z und 38 mm T-Schienen DLW Z&T Siehe Verpackungsmaße
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 4000 / /
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 5000 / /
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 6000 / /
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 24 Distance between slots: 78,125 / 156,25 / 22 x 156,25 / 78,125
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 24 Distance between slots: 78,125 / 156,25 / 22 x 156,25 / 78,125
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 3 Distance between slots: 625 / 625 / 625 / 625
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 2 Distance between slots: 625 / 625 / / 625
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück

Downloads

documents





pdf
DoP-RFN-T2475ME-A03 - Querschiene T24 x 75 mm Hak
DoP-RFN-T2475ME-A03 - Querschiene T24 x 75 mm Hak

pdf
DoP-RFN-ACCTHREADEDWIRE-A03 - Spannschloss M8
DoP-RFN-ACCTHREADEDWIRE-A03 - Spannschloss M8

pdf
Chicago Metallic 50 mm Longspan 6000 | Datenblatt
Chicago Metallic 50 mm Longspan 6000 | Datenblatt

pdf
DoP-RFN-T2438MD-A03 - Tragschiene T24 Klick / Hak
DoP-RFN-T2438MD-A03 - Tragschiene T24 Klick / Hak

pdf
DoP-RFN-ACCDLCCLIP-B02 - Halteklammer für Z und 38 mm T-Schienen
DoP-RFN-ACCDLCCLIP-B02 - Halteklammer für Z und 38 mm T-Schienen

pdf
DoP-RFN-ACCSUSPFIX-L02 - Abhängeschiebestück für primäre I-Schiene 100 und 120 mm
DoP-RFN-ACCSUSPFIX-L02 - Abhängeschiebestück für primäre I-Schiene 100 und 120 mm

pdf
DoP-RFN-ACCSUSPFIX-A02 - Halteklammer für I-Profil 55, 70, 85, 100 und 120 mm hoch und Chicago Metallic™ T-Schienen
DoP-RFN-ACCSUSPFIX-A02 - Halteklammer für I-Profil 55, 70, 85, 100 und 120 mm hoch und Chicago Metallic™ T-Schienen

pdf
DoP-RFN-ACCSUSPFIX-H02 - Klammer für I-Profil 55, 70, 85, 100 und 120 mm hoch mit Untertragschiene 45 mm
DoP-RFN-ACCSUSPFIX-H02 - Klammer für I-Profil 55, 70, 85, 100 und 120 mm hoch mit Untertragschiene 45 mm

pdf
DoP-RFN-ACCPP-A02 - Längskupplung für primäre I-Schiene 100 mm
DoP-RFN-ACCPP-A02 - Längskupplung für primäre I-Schiene 100 mm

pdf
DoP-RFN-ACCPP-BO2 - Abhängeklammer für primäre I-Schiene 100 mm mit 38 mm höhen T-Schienen
DoP-RFN-ACCPP-BO2 - Abhängeklammer für primäre I-Schiene 100 mm mit 38 mm höhen T-Schienen

pdf
DoP-RFN-T50100MJ-A02 - I-Schiene 50 mm - ohne Stanzungen
DoP-RFN-T50100MJ-A02 - I-Schiene 50 mm - ohne Stanzungen

pdf
Umweltproduktdeklarationen (EPD) - Unterkonstruktionen
Umweltproduktdeklarationen (EPD) - Unterkonstruktionen

pdf
DoP-RFN-ACCSUSPFIX-J02 - Abhängeklammer für primäre I-Schiene 100 mm + Gewindestab M8
DoP-RFN-ACCSUSPFIX-J02 - Abhängeklammer für primäre I-Schiene 100 mm + Gewindestab M8

pdf
