Chicago Metallic™ Primary Structure I-profiles

Primäres Weitspannträgersystem bestehend aus 40 mm breiten I-Profilen
Zurück
Unterschiedliche Profilhöhen von 55 - 120 mm erlauben besonders wirtschaftliche Auslegung der Unterkonstruktion
Geeignet für den Einsatz in Bereichen mit hohen bzw. unregelmäßigen Abhängeabständen
Aufeinander abgestimmte Systemkomponenten ermöglichen eine schnelle und sichere Montage
Zurück

Leistung

Tragfähigkeit Tragfähigkeit
 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/300
I-section 120 mm Axe/axe distance max. Abhängeabstand [mm]
Decken - kg/m²
3 4 5 6 7 8 9 10 12 14 16 20 30
600 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 5950
700 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 5650
800 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6200 5400
900 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6400 5950 5200
1000 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6200 5750 5000
1100 6500 6500 6500 6500 6500 6500 6500 6500 6500 6250 6000 5550 4850
1200 6500 6500 6500 6500 6500 6500 6500 6500 6400 6100 5850 5400 4700
1300 6500 6500 6500 6500 6500 6500 6500 6500 6250 5950 5650 5250 4600
1400 6500 6500 6500 6500 6500 6500 6500 6500 6100 5800 5550 5150 4500
1500 6500 6500 6500 6500 6500 6500 6500 6350 5950 5650 5400 5000 4400
2000 6500 6500 6500 6500 6500 6200 5950 5750 5400 5150 4900 4550 4000
 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/300
I-section 55 mm Axe/axe distance max. Abhängeabstand [mm]
Decken - kg/m²
3 4 5 6 7 8 9 10 12 14 16 20 30
600 5000 5000 5000 4750 4500 4300 4150 4000 3750 3550 3400 3150 2750
600 5000 5000 5000 4750 4500 4300 4150 4000 3750 3550 3400 3150 2750
700 5000 5000 4800 4500 4250 4100 3900 3800 3550 3400 3250 3000 2600
700 5000 5000 4800 4500 4250 4100 3900 3800 3550 3400 3250 3000 2600
800 5000 4900 4550 4300 4100 3900 3750 3600 3400 3250 3100 2850 2500
800 5000 4900 4550 4300 4100 3900 3750 3600 3400 3250 3100 2850 2500
900 5000 4750 4400 4150 3900 3750 3600 3500 3250 3100 2950 3750 2400
900 5000 4750 4400 4150 3900 3750 3600 3500 3250 3100 2950 3750 -
1000 5000 4550 4250 4000 3800 3600 3500 3350 3150 3000 2850 2650 2300
1000 5000 4550 4250 4000 3800 3600 3500 3350 3150 3000 2850 2650 -
1100 4850 4400 4100 3850 3650 3500 3350 3250 3050 2900 2800 2600 2250
1100 4850 4400 4100 3850 3650 3500 3350 3250 3050 2900 2800 2600 -
1200 4750 4300 4000 3750 3550 3400 3250 3150 2950 2800 2700 2500 2200
1200 4750 4300 4000 3750 3550 3400 3250 3150 2950 2800 2700 2500 -
1300 4600 4200 3900 3650 3450 3300 3200 3050 2900 2750 2650 2450 2100
1300 4600 4200 3900 3650 3450 3300 3200 3050 2900 2750 2650 - -
1400 4500 4100 3800 3550 3400 3250 3100 3000 2800 2700 2550 2400 2050
1400 4500 4100 3800 3550 3400 3250 3100 3000 2800 2700 2550 - -
1500 4400 4000 3700 3500 3300 3150 3050 2950 2750 2600 2500 2300 2000
1500 4400 4000 3700 3500 3300 3150 3050 2950 2750 2600 2500 - -
2000 4000 3600 3350 3150 3000 2850 2750 2650 2500 2400 2250 2100 1850
2000 4000 3600 3350 3150 3000 2850 2750 2650 2500 - - - -
 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/300
I-section 70 mm Axe/axe distance max. Abhängeabstand [mm]
Decken - kg/m²
3 4 5 6 7 8 9 10 12 14 16 20 30
600 5000 5000 5000 5000 5000 5000 4950 4750 4500 4250 4050 3750 3300
700 5000 5000 5000 5000 5000 4850 4700 4500 4250 4050 3850 3600 3150
800 5000 5000 5000 5000 4850 4650 4500 4300 4050 3850 3700 3450 3000
900 5000 5000 5000 4950 4700 4500 4300 4150 3900 3700 3550 3300 2850
1000 5000 5000 5000 4750 4500 4300 4150 4000 3750 3600 3450 3200 2750
1100 5000 5000 4900 4600 4400 4200 4000 3900 3650 3450 3300 3100 2700
1200 5000 5000 4750 4500 4250 4050 3900 3750 3550 3350 3200 3000 2600
1300 5000 5000 4650 4350 4150 3950 3800 3650 3450 3300 3150 2900 2550
1400 5000 4850 4500 4250 4050 3850 3700 3600 3350 3200 3050 2850 2500
1500 5000 4750 4400 4150 3950 3750 3650 3500 3300 3150 3000 2750 2400
2000 4750 4300 4000 3750 3600 3450 3300 3200 3000 2850 2700 2500 2200
 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/300
I-section 85 mm Axe/axe distance max. Abhängeabstand [mm]
Decken - kg/m²
3 4 5 6 7 8 9 10 12 14 16 20 30
600 5000 5000 5000 5000 5000 5000 5000 5000 5000 4900 4700 4350 3800
700 5000 5000 5000 5000 5000 5000 5000 5000 4900 4650 4450 4150 3600
800 5000 5000 5000 5000 5000 5000 5000 5000 4700 4450 4250 3950 3450
900 5000 5000 5000 5000 5000 5000 5000 4800 4500 4300 4100 3800 3350
1000 5000 5000 5000 5000 5000 5000 4800 4650 4350 4150 3950 3700 3200
1100 5000 5000 5000 5000 5000 4850 4650 4500 4250 4000 3850 3550 3100
1200 5000 5000 5000 5000 4900 4700 4500 4350 4100 3900 3750 3450 3000
1300 5000 5000 5000 5000 4800 4600 4400 4250 4000 3800 3650 3350 2950
1400 5000 5000 5000 4900 4650 4450 4300 4150 3900 3700 3550 3300 2850
1500 5000 5000 5000 4800 4550 4650 4200 4050 3800 3600 3450 3200 2800
2000 5000 5000 4650 4350 4150 3950 3800 3700 3450 3300 3150 2900 2550
Korrosionsbeständigkeit Korrosionsbeständigkeit B
Brandverhalten Brandverhalten A1
Umwelt Umwelt Vollständig recycelbar
Back
 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/300
I-section 120 mm Axe/axe distance max. Abhängeabstand [mm]
Decken - kg/m²
3 4 5 6 7 8 9 10 12 14 16 20 30
600 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 5950
700 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 5650
800 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6200 5400
900 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6400 5950 5200
1000 6500 6500 6500 6500 6500 6500 6500 6500 6500 6500 6200 5750 5000
1100 6500 6500 6500 6500 6500 6500 6500 6500 6500 6250 6000 5550 4850
1200 6500 6500 6500 6500 6500 6500 6500 6500 6400 6100 5850 5400 4700
1300 6500 6500 6500 6500 6500 6500 6500 6500 6250 5950 5650 5250 4600
1400 6500 6500 6500 6500 6500 6500 6500 6500 6100 5800 5550 5150 4500
1500 6500 6500 6500 6500 6500 6500 6500 6350 5950 5650 5400 5000 4400
2000 6500 6500 6500 6500 6500 6200 5950 5750 5400 5150 4900 4550 4000
 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/300
I-section 55 mm Axe/axe distance max. Abhängeabstand [mm]
Decken - kg/m²
3 4 5 6 7 8 9 10 12 14 16 20 30
600 5000 5000 5000 4750 4500 4300 4150 4000 3750 3550 3400 3150 2750
600 5000 5000 5000 4750 4500 4300 4150 4000 3750 3550 3400 3150 2750
700 5000 5000 4800 4500 4250 4100 3900 3800 3550 3400 3250 3000 2600
700 5000 5000 4800 4500 4250 4100 3900 3800 3550 3400 3250 3000 2600
800 5000 4900 4550 4300 4100 3900 3750 3600 3400 3250 3100 2850 2500
800 5000 4900 4550 4300 4100 3900 3750 3600 3400 3250 3100 2850 2500
900 5000 4750 4400 4150 3900 3750 3600 3500 3250 3100 2950 3750 2400
900 5000 4750 4400 4150 3900 3750 3600 3500 3250 3100 2950 3750 -
1000 5000 4550 4250 4000 3800 3600 3500 3350 3150 3000 2850 2650 2300
1000 5000 4550 4250 4000 3800 3600 3500 3350 3150 3000 2850 2650 -
1100 4850 4400 4100 3850 3650 3500 3350 3250 3050 2900 2800 2600 2250
1100 4850 4400 4100 3850 3650 3500 3350 3250 3050 2900 2800 2600 -
1200 4750 4300 4000 3750 3550 3400 3250 3150 2950 2800 2700 2500 2200
1200 4750 4300 4000 3750 3550 3400 3250 3150 2950 2800 2700 2500 -
1300 4600 4200 3900 3650 3450 3300 3200 3050 2900 2750 2650 2450 2100
1300 4600 4200 3900 3650 3450 3300 3200 3050 2900 2750 2650 - -
1400 4500 4100 3800 3550 3400 3250 3100 3000 2800 2700 2550 2400 2050
1400 4500 4100 3800 3550 3400 3250 3100 3000 2800 2700 2550 - -
1500 4400 4000 3700 3500 3300 3150 3050 2950 2750 2600 2500 2300 2000
1500 4400 4000 3700 3500 3300 3150 3050 2950 2750 2600 2500 - -
2000 4000 3600 3350 3150 3000 2850 2750 2650 2500 2400 2250 2100 1850
2000 4000 3600 3350 3150 3000 2850 2750 2650 2500 - - - -
 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/300
I-section 70 mm Axe/axe distance max. Abhängeabstand [mm]
Decken - kg/m²
3 4 5 6 7 8 9 10 12 14 16 20 30
600 5000 5000 5000 5000 5000 5000 4950 4750 4500 4250 4050 3750 3300
700 5000 5000 5000 5000 5000 4850 4700 4500 4250 4050 3850 3600 3150
800 5000 5000 5000 5000 4850 4650 4500 4300 4050 3850 3700 3450 3000
900 5000 5000 5000 4950 4700 4500 4300 4150 3900 3700 3550 3300 2850
1000 5000 5000 5000 4750 4500 4300 4150 4000 3750 3600 3450 3200 2750
1100 5000 5000 4900 4600 4400 4200 4000 3900 3650 3450 3300 3100 2700
1200 5000 5000 4750 4500 4250 4050 3900 3750 3550 3350 3200 3000 2600
1300 5000 5000 4650 4350 4150 3950 3800 3650 3450 3300 3150 2900 2550
1400 5000 4850 4500 4250 4050 3850 3700 3600 3350 3200 3050 2850 2500
1500 5000 4750 4400 4150 3950 3750 3650 3500 3300 3150 3000 2750 2400
2000 4750 4300 4000 3750 3600 3450 3300 3200 3000 2850 2700 2500 2200
 max. Spannweite [mm] bei einer max. zulässigen Durchbiegung von = L/300
I-section 85 mm Axe/axe distance max. Abhängeabstand [mm]
Decken - kg/m²
3 4 5 6 7 8 9 10 12 14 16 20 30
600 5000 5000 5000 5000 5000 5000 5000 5000 5000 4900 4700 4350 3800
700 5000 5000 5000 5000 5000 5000 5000 5000 4900 4650 4450 4150 3600
800 5000 5000 5000 5000 5000 5000 5000 5000 4700 4450 4250 3950 3450
900 5000 5000 5000 5000 5000 5000 5000 4800 4500 4300 4100 3800 3350
1000 5000 5000 5000 5000 5000 5000 4800 4650 4350 4150 3950 3700 3200
1100 5000 5000 5000 5000 5000 4850 4650 4500 4250 4000 3850 3550 3100
1200 5000 5000 5000 5000 4900 4700 4500 4350 4100 3900 3750 3450 3000
1300 5000 5000 5000 5000 4800 4600 4400 4250 4000 3800 3650 3350 2950
1400 5000 5000 5000 4900 4650 4450 4300 4150 3900 3700 3550 3300 2850
1500 5000 5000 5000 4800 4550 4650 4200 4050 3800 3600 3450 3200 2800
2000 5000 5000 4650 4350 4150 3950 3800 3700 3450 3300 3150 2900 2550
Back
Back
Back
Zurück

Winkel und Zubehör

Tragschiene

Component Length Height Width Product number Farben Verpackung
Tragschiene

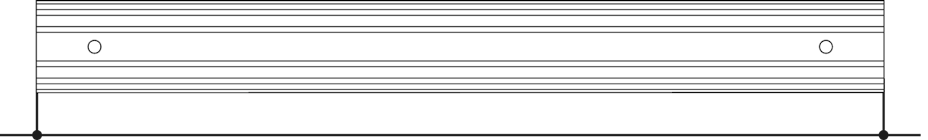

I55.tif I-Profil 55 mm hoch 5000 55 40 I40x55 HD Galva 00 See Packaging Dimensions

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 5000 / /
I70.tif I-Profil 70 mm hoch 5000 70 40 I40x70 HD Galva 00 See Packaging Dimensions

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 5000 / /
I85.tif I-Profil 85 mm hoch 5000 85 40 I40x85 HD Galva 00 See Packaging Dimensions

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 5000 / /

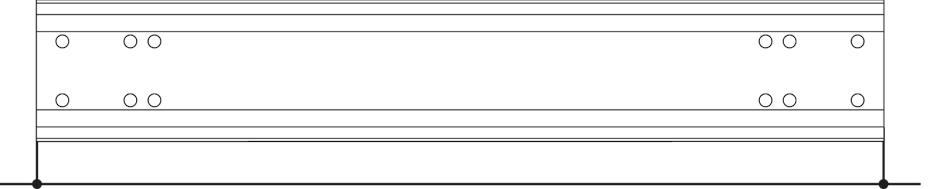

I120.tif I-Profil 120 mm hoch 6500 120 40 I40x120 Galva 00 See Packaging Dimensions

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 6500 / /

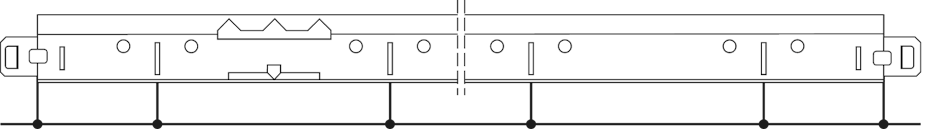

850.tif Tragschiene T24 Hak 3750 38 24 T24 MR HOOK Multiple Colors See Packaging Dimensions

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 24 Distance between slots: 78,125 / 156,25 / 22 x 156,25 / 78,125

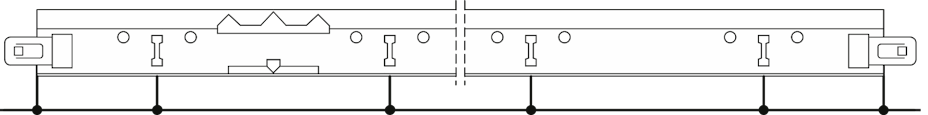

2800.tif Tragschiene T24 Klick / Hak 3750 38 24 T24 MR CL&HK Multiple Colors See Packaging Dimensions

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 24 Distance between slots: 78,125 / 156,25 / 22 x 156,25 / 78,125

Zubehör

Component Length Product number Verpackung
DLC Klammer
120.tif Halteklammer für Z und 38 mm T-Schienen DLW Z&T See Packaging Dimensions
Zubehör für Weitspannsysteme
6019.tif Abhängeschiebestück für I-Schiene 55, 70, 85, 100 und 120 mm hoch HC I M6 1 See Packaging Dimensions
6021.tif Wandverbinder für I-Schiene 55, 70, 85, 100 und 120 mm hoch WC I See Packaging Dimensions
62.tif Längsverbinder für I-Schiene 70 mm hoch 150 I40x70 LC See Packaging Dimensions
63.tif Längsverbinder für I-Schiene 85 mm hoch 150 I40x85 LC See Packaging Dimensions
61.tif Längsverbinder für I-Schiene 55 mm hoch 150 I40x55 LC See Packaging Dimensions
64.tif Längsverbinder für I-Schiene 120 mm hoch 250 I40x120 LC See Packaging Dimensions
65.tif Kreuzverbinder für I-Schiene 120 mm hoch I40x120 WC See Packaging Dimensions
98.tif Abhängeschiebestück für I-Schiene 55 mm hoch I40x55 HC See Packaging Dimensions
99.tif Spezielles Abhängeschiebestück für I-Schiene 70 mm hoch I40x70 HC See Packaging Dimensions
Abhängeklammer
90_version2.tif Halteklammer für I-Profil 55, 70, 85, 100 und 120 mm hoch und Chicago Metallic™ T-Schienen FC I T/EYE See Packaging Dimensions
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 5000 / /
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 5000 / /
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 5000 / /
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 0 Distance between slots: / 6500 / /
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 24 Distance between slots: 78,125 / 156,25 / 22 x 156,25 / 78,125
Zurück

Position of slots and suspension holes

Position of slots and suspension holes
Slots: 24 Distance between slots: 78,125 / 156,25 / 22 x 156,25 / 78,125
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück
Zurück

Downloads

Categories





print pdf
Chicago Metallic™ Primary Structure I-profiles

DoP-RFN-I120ML-A02 - I-Profil 120 mm hoch

DoP-RFN-I55MG-A02 - I-Profil 55 mm hoch

DoP-RFN-I70MG-A02 - I-Profil 70 mm hoch

DoP-RFN-I85MG-A02 - I-Profil 85 mm hoch

DoP-RFN-ACCDLCCLIP-B02 - Halteklammer für Z und 38 mm T-Schienen

DoP-RFN-ACCSUSPFIX-M02 - Abhängeschiebestück für I-Schiene 55, 70, 85, 100 und 120 mm hoch

DoP-RFN-ACCPP-BO2 - Kreuzverbinder für I-Schiene 120 mm hoch

DoP-RFN-ACCPP-A02 - Längsverbinder für I-Schiene 120 mm hoch

DoP-RFN-T2438MD-A02 - Tragschiene T24 Klick / Hak

DoP-RFN-ACCSUSPFIX-A02 - Halteklammer für I-Profil 55, 70, 85, 100 und 120 mm hoch und Chicago Metallic™ T-Schienen

DoP-RFN-ACCSUSPFIX-E02 - Spezielles Abhängeschiebestück für I-Schiene 70 mm hoch

Zurück

Contacts

search

Anzeigen

Showing
Offices & Factories near you

Select market and language

About us

We are the leading supplier of fire resilient stone wool insulation providing solutions for all major application areas, including technical and OEM.

Select your country

We provide customers with a complete acoustic ceiling system offering, combining sound absorbing ceiling tiles and wall panels with suspension grid systems and accessories.

Select your country

We manufacture board material mostly used in ventilated constructions, for façade cladding, roof detailing, soffits and fascias.

Select your country

We develop innovative products used in a wide range of applications, including friction and water management, tracks, coatings, gaskets and fences.

Select your country

We are a global leader in the supply of innovative stone wool substrate solutions for the professional horticultural based on Precision Growing principles.

Select your country
